Устройства Meshtastic: инструкция

Главная особенность устройств Meshtastic: они передают геопозицию и сообщения друг другу, не используя сотовую связь.

Так в Бире группа волонтёров устанавливает станции Meshtastic по основным горным хребтам. С помощью этих станций, пилоты отслеживаются на сайтах трекерах. «Добавив себя» на такой сайт с картой, ваши друзья и другие пилоты будут видеть ваш трек и в режиме реального времени, и несколько часов и даже дней после потери сигнала. Добавьте себе безопасности в Бире. И даже если у вас нет Meshtastic устройства, добавьте на сайт puretrack.io трансляцию своей геопозиции из приложения XCTrack.

С 2025 года в Солоновке можно проверить в деле свои устройства перед поездкой в Бир. Мы установили две базовые станции Meshtastic, которые транслируют трафик в «Бирскую сеть» и на сайт PureTrack.io. На сайте видны треки пилотов летающих в Бире и в мире. А теперь и в Солоновке.

А если вы летаете где нет «базовых» станций Meshtastic, передающих данные на сайты и карты, можно настроить передачу данных через ваш сотовый телефон. Это полезно, если вы летаете в компании и у пилотов есть Meshtastic. Достаточно настроить у одного из вас передачу данных в сеть через телефон и геопозиция всех будет видна на карте.

Как настроить передачу данных через телефон или сделать из устройства «базовую» станцию читайте далее в разделе «Продвинутая настройка».

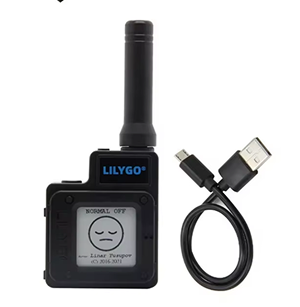

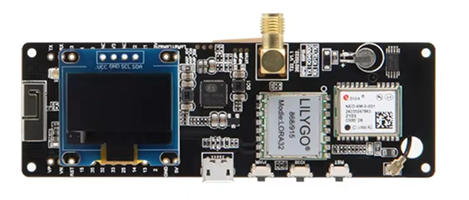

Как правило используют два устройства: Прибор LILYGO TTGO Meshtastic T-Beam и Плату LILYGO TTGO Meshtastic T-Echo (без корпуса).

Но, в целом, подойдет любое устройство Meshtastic работающее на частоте 868 МГц.

Для того что бы устройство работало в Бире (Индия) и в России устройство должно работать на частоте 868 МГц Покупайте вариант с частотой 868 МГц! Обратите внимание что, как правило, устройства продаются с антенной не соответствующей частоте 868 МГц. Работать будет, но не так хорошо как с «правильной» антенной. Рекомендую купить и заменить дефолтную антенну на «правильную», сделанную специально для частоты 868 МГц.

Конечно ссылки могут устареть, но вот для примера

Устройства:

• LILYGO TTGO T-Beam На OZON
• LILYGO TTGO Meshtastic T-Beam на AliExpress
• LILYGO TTGO Meshtastic T-Echo модуль на AliExpress

«Правильные» антенны 868 МГц:

• На OZON
• На AliExpress

Обратите внимание, что продавцы на AliExpress не всегда готовы отправлять уже купленные устройства в Россию.

Впрочем, деньги, после отказа от покупки, возвращают.

.

• Для быстрой настройки устройства Meshtastic специально для сети в Бире (Индия) есть сайт для создания файла настройки.

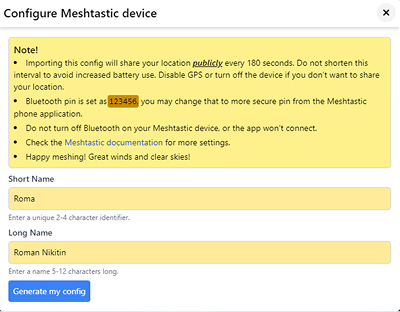

1. Открываем раздел конфигураций на сайте live.paratracker.in

• Необходимо придумать и ввести длинное имя и короткое имя, long name и short name.
• Длина обоих полей ограничена по длине, подумайте что написать.
• На основе этих имён генерируется название вашего устройства в сети Meshtastic.

1. Вводим имена, нажимаем кнопку «Generate my config».

• Сохраняем файл на смартфон. Он будет нужен для настройки прибора в приложении.

Скачиваем и устанавливаем приложение Meshtastik на свой смартфон:

• Приложение для Android в play.google.com
• Приложение Apple в apple.com

• Включаем устройство.

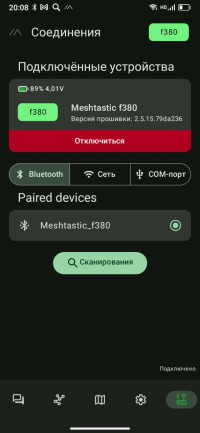

• На смартфоне включаем Bluetooth, подключаем устройство, пароль будет отображаться на экране устройства Meshtastik.
• Открываем приложение.

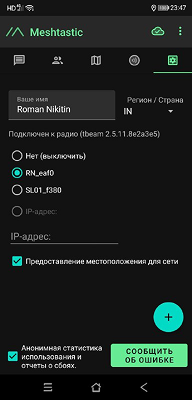

• На самой правой вкладке, в списке выбираем ваше устройство Meshtastik. Название будет соответствовать имени устройства в Bluetooth.
• Для подключения нажимаем кнопку круглую с плюсом.
• Теперь можно и нужно задать название вашего устройства.

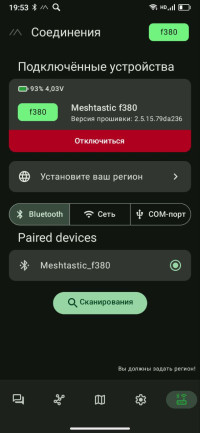

• Регион/страна можно выбрать «India».
• В меню приложения (три точки в правом верхнем углу) выбираем пункт «Настройки устройства», затем пункт «Import configuration», выбираем файл настройки, скачанный ранее.
• На основе файла приложение задает все необходимые настройки устройства для его работы в сети Bircom.
• После загрузки настроек, устройство нужно перегрузить.

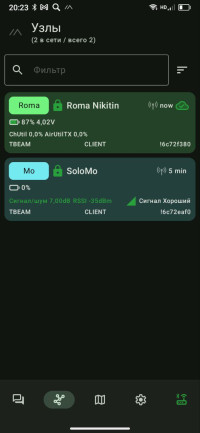

• Если все прошло успешно, то на странице карты и списка узлов смотрим что что-то появилось, устройство «включилось» в сеть.

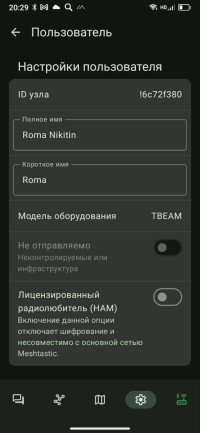

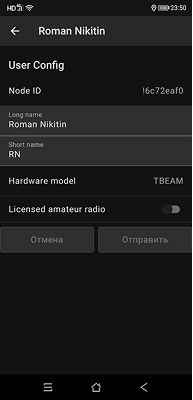

В приложении Meshtastic, в меню «Настройки устройства», в разделе «User» переписываем значение из поля «Node ID».

Значение ID устройства выглядит примерно так: !6c25eaf0

Итак, мы настроили устройство с помощью сгенерированного файла настроек для «Бирской сети». Прибор начнет передавать другим устройствам свою геопозицию при нескольких условиях. Рассмотрим их.

Как и большинство приборов работающих со спутниками, устройству Meshtastic потребуется некоторое время чтобы «увидеть» спутники. Так называемый «холодный старт». Увидеть что Meshtastic подключил спутники можно на экранчике устройства. Переключайте экраны кнопкой и ищите строчку со статусом подключения к спутникам.

«Настройки для Бира» предполагают, что передача данных происходит только если за заданный промежуток координаты изменились. Иначе говоря, данные начинают передаваться когда вы начнете двигаться, лететь. Этот алгоритм настроен для экономии энергии и уменьшения загрузки сети. Его можно изменить настройками, но я не рекомендую это делать.

Скоро в этом разделе инструкция как ваше устройство подключить к телефону и передавать данные в интернет напрямую.
